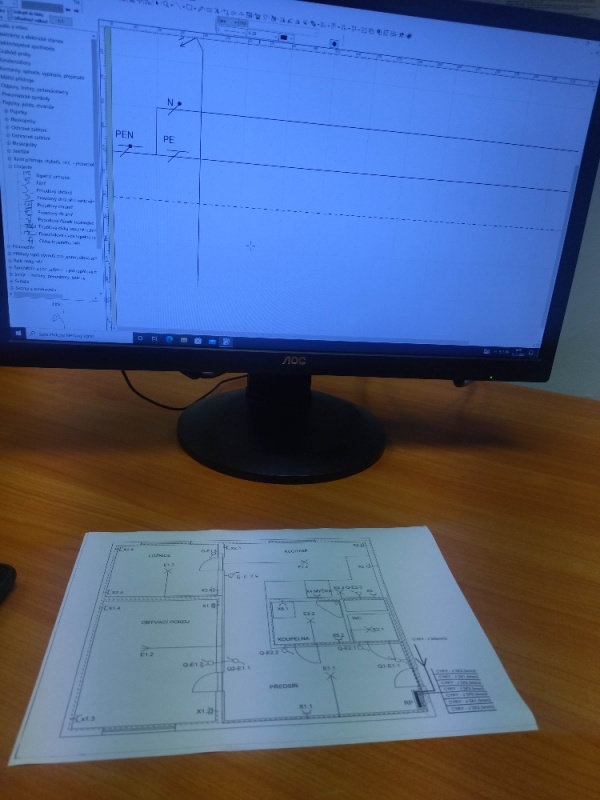

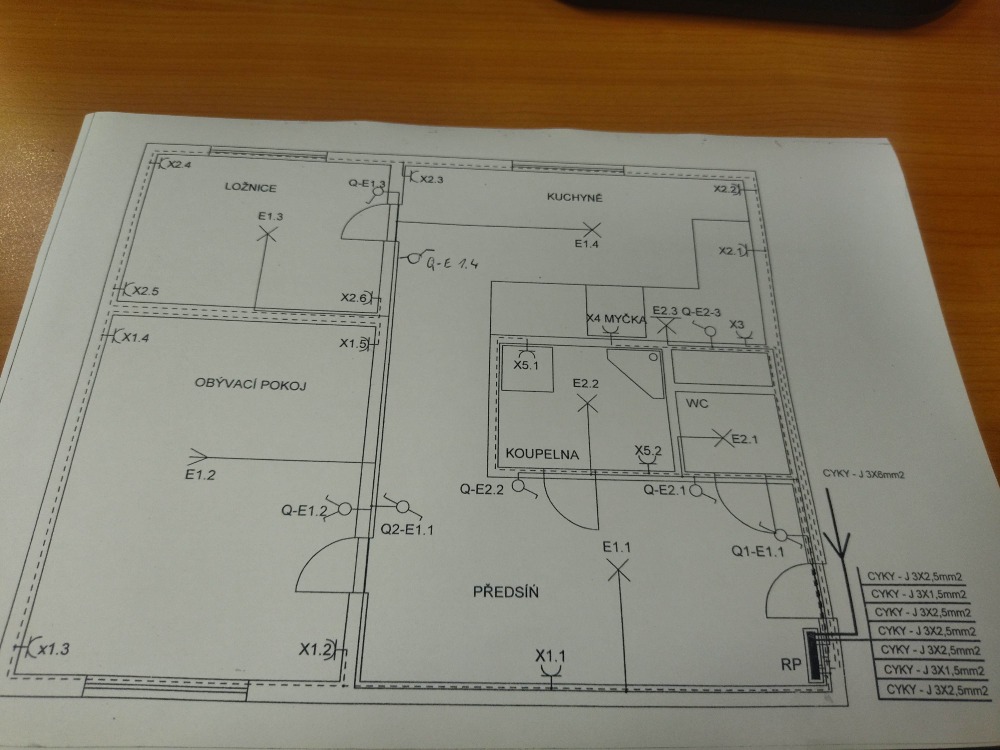

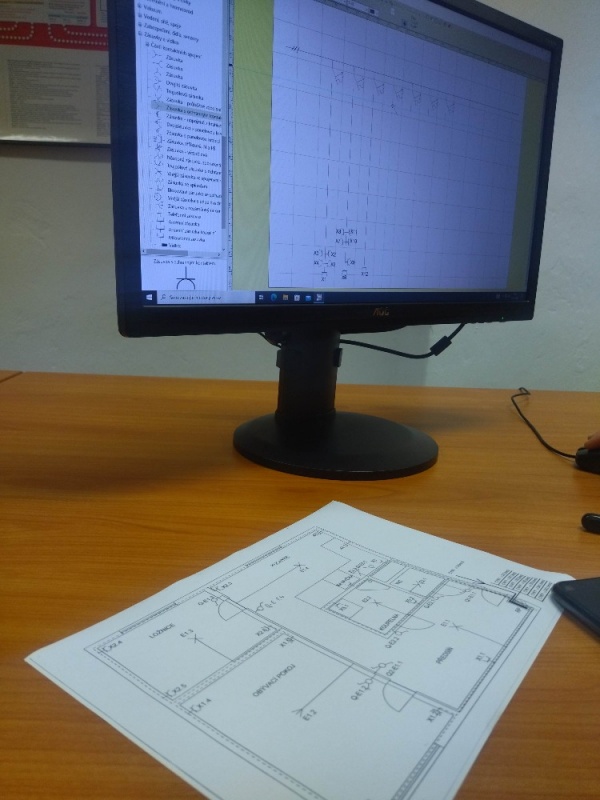

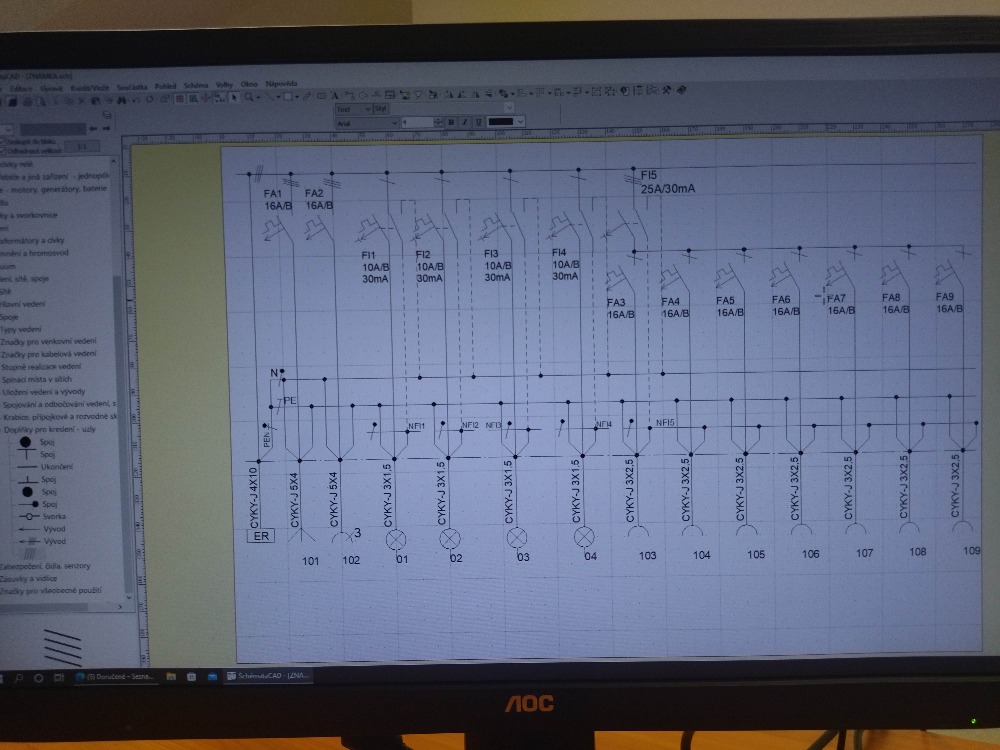

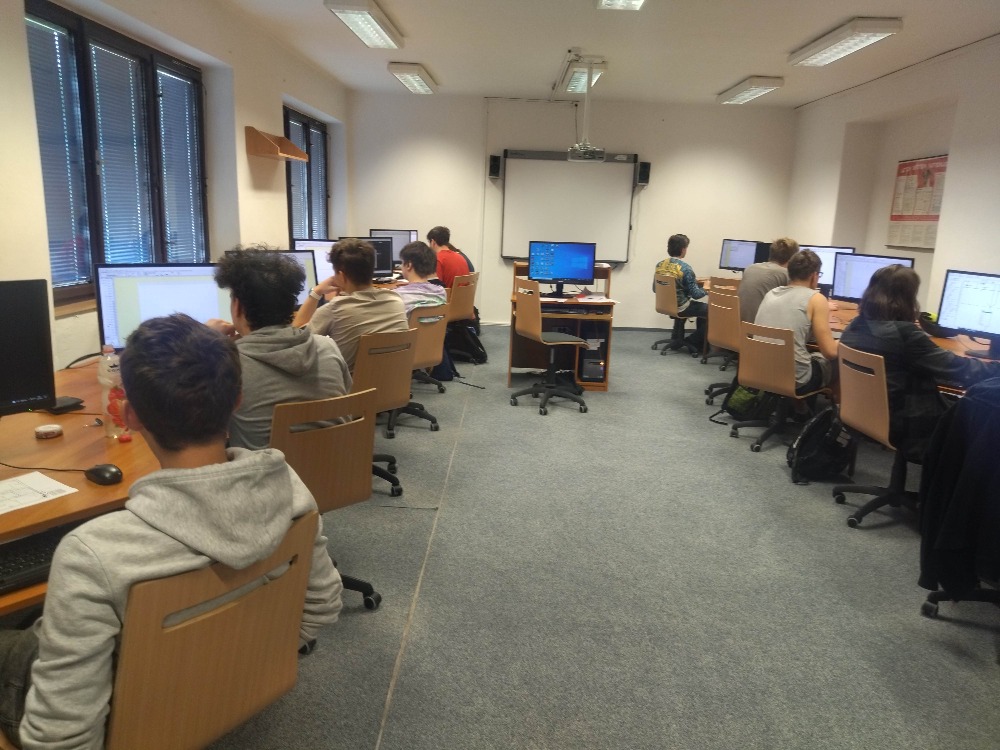

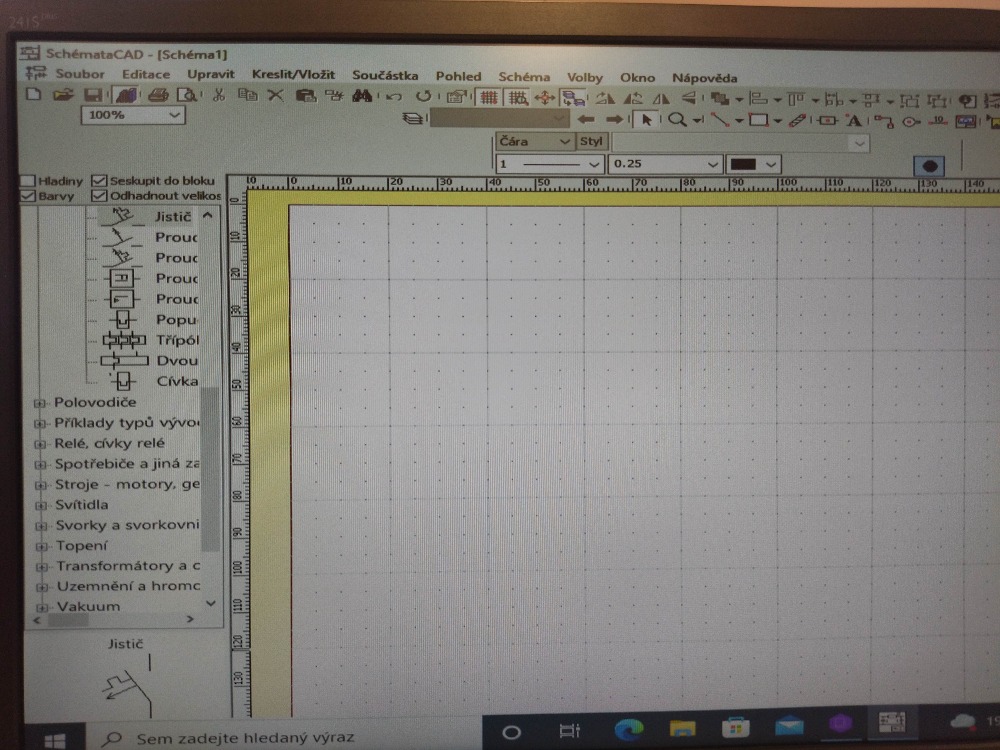

Žáci navrhovali bytový rozvaděč dle předlohy reálné instalace zásuvkových a světelných obvodů v bytě (kuchyň, obývací pokoj, ložnice, koupelna, WC, chodba). Nástroj tak navazuje na minulé hodiny, kdy žáci navrhovali onu bytovou instalaci. Osvojili si tak normy, kterými se elektrikáři musí řídit. Úkolem bylo vyčíst z plánku jednotlivé světelné a zásuvkové obvody a poté navrhnout uspořádání jističů a proudových chráničů v rozvaděči včetně jmenovitých hodnot proudu a charakteristik jističe. Nejprve byl rozvaděč načrtnut ručně, poté ve finální verzi přemodelován v programu SchemataCAD. Žáci si tak osvojili nejen elektrotechnické znalosti, ale také práci v oblasti technického kreslení a ovládání programu SchemataCAD.
